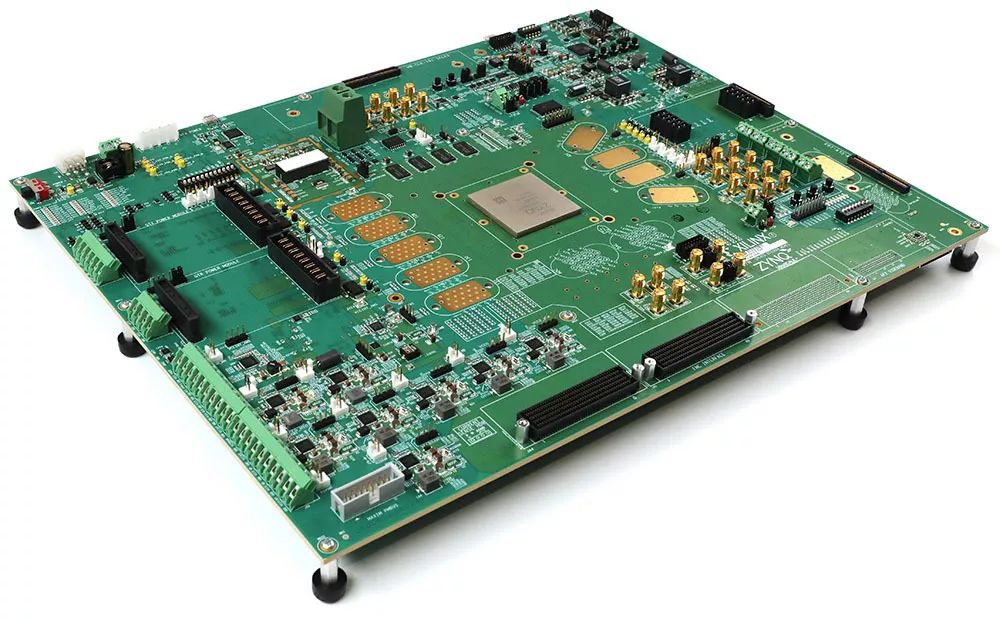

Zynq® UltraScale+™ RFSoC ZCU1285 开发板提供集成 ADC 和 DAC 以及 Zynq UltraScale+ Gen 2 XCZU39DR RFSoC 上提供的 GTY 和 GTR 收发器。所有 16 个 12 位 2.220GSPS ADC、所有 16 个 14 位 6.554GSPS DAC、所有 16 个 GTY 收发器以及所有 4 个 GTR 收发器都可通过 Samtec BullsEye 连接器访问。BullsEye 连接器允许连接至定制换衡器和测试设备，在测试定制应用中实现最高的灵活性。
主要性能和优势
用于对 Zynq UltraScale+ XCZU39DR-2FFVF1760I RFSoC 上集成的 ADC、DAC 和收发器进行特性描述和评估的硬件环境
集成 16x16 ADC、DAC 设计实例
集成式误码率测试器 (IBERT) 参考设计

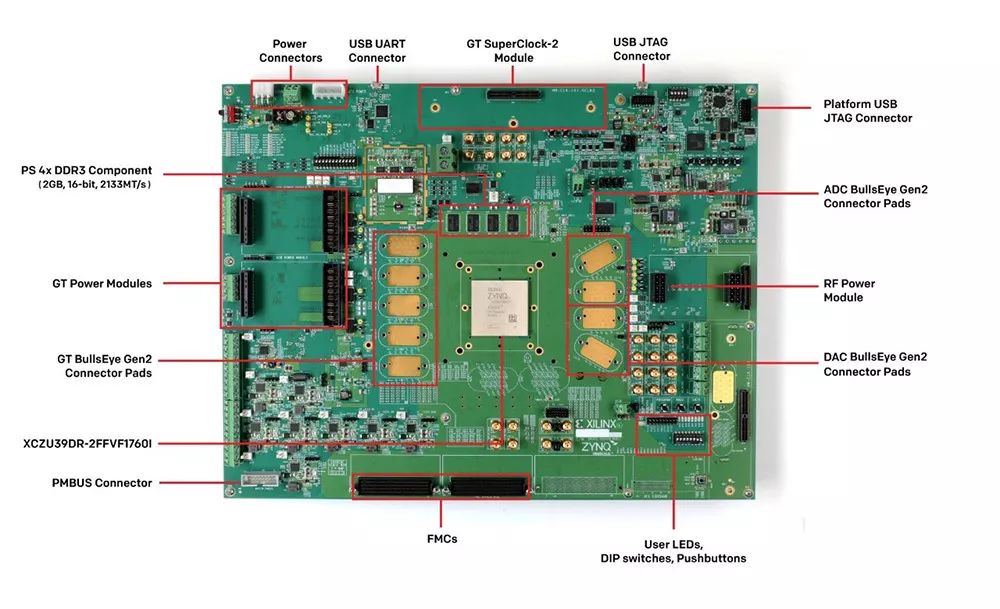

支持全部 ADC、DAC、GTY 收发器和 GTR 收发器的 BullsEye 连接器
所有 ADC/DAC 电轨、所有 GTY/GTR 电轨和 VCCINT/VCCO_HP/VCCO_HD 电轨的 SMA 功率探针通道
支持所有 ADC/DAC 时钟要求的模拟 RF SuperClock 模块
支持 GTY/GTR 参考时钟要求的 GT SuperClock 模块
一个高引脚数 (HPC) FPGA 夹层卡 (FMC) 连接器
一个低引脚数 (LPC) FMC 连接器
